气动衬氟隔膜泵

当前位置:首页 > 泵阀产品> 气动衬氟隔膜泵

QBY-25耐腐蚀气动衬氟隔膜泵

一、QBY衬氟气动隔膜泵产品简介:

本款气动隔膜泵是目前国内颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵等输送机械的优点。该系列产品以优质HT200铸铁为外壳,具有良好的物理性能,以聚四氟乙烯为内衬材料,可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂,应用范围极其广泛系列泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽,尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题,该系列产品可利用普通干净的工业气或仪表气,在0.1公斤的低压下启动,在正常输送状况下节约用气量30%以上,是新一代的节能性泵种,具有良好的市场前景。其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。

二、QBY衬氟气动隔膜泵工作原理及设计特点:

1、压缩空气为动力。

2、是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特点,因此隔膜泵具有以下特点:

(1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。

(2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花

(3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。

(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动zui小,适用于不稳定物质的输送

(5)流量可调节,可以在物料出口处加装节流阀来调节流量。

(6)具有自吸的功能。

(7)可以空运行,而不会有危险。

(8)可以潜水工作。

(9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。

(10)没有复杂的控制系统,没有电缆、保险丝等。

(11)体积小、重量轻,便于移动。

(12)无需润滑所以维修简便,不会由于滴漏污染工作环境。

(13)泵始终能保持高效,不会因为磨损而降低。

(14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热

(15)没有动密封,维修简便避免了泄漏。工作时无死点。

三、QBY衬氟气动隔膜泵用途介绍:

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后,用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。

7、泵吸各种污水。

8、用泵为油轮,驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体zui高可耐150℃。

16、作为各种固液体分离设备的前级送压装置。

四、QBY衬氟气动隔膜泵性能参数:



型号

流量
(m3/h)

扬程
(m)

出口
压力
bar

吸程
(m)

zui大允许
颗粒直粒
(mm)

zui大供
气压力
bar

zui大空气
消耗量
m3/min

QBYF-25

0~2.4

0~50

6

7

2.5

7

0.6

QBYF-40

0~8

0~50

6

7

4.5

7

0.6

QBYF-50

0~12

0~50

6

7

8

7

0.9

QBYF-65

0~16

0~50

6

7

8

7

0.9

QBYF-80

0~24

0~50

6

7

10

7

1.5

五、QBY衬氟气动隔膜泵工作原理:

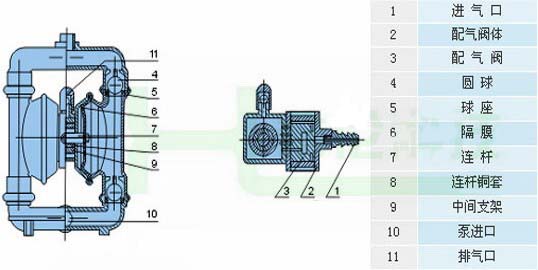

在泵的两个对称工作腔中,各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从泵的进气头进入配气阀 后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

七、QBY衬氟气动隔膜泵安装使用

1.本泵振动极其轻微,一般情况可不装底脚螺栓。

2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。

3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。

更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

八、QBY衬氟气动隔膜泵故障与解决方法

(一)、泵在运转但流量过低

1 、检查泵体是否有空蚀斑象,调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。

2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。

3 、请检查入口管道是否被堵塞。

(二)、气动隔膜泵无法启动或动作缓慢

1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。

2、检查气阀是否被杂质卡住,请将气阀拆下并清洗干净,查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯,表示已磨损需要更换活塞和“O”型环。伤的 痕迹。如果活塞表面光亮而不黑纯,表示已磨损需要更换活塞和“O”型环。请重新更换新品

3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹,如有损坏请更换。

(三)、液体从气室排出口漏出

1 、请检查隔膜是否破裂。

2 、检查隔膜是否正确安装和锁紧。

(四)、出口液休中含有大量气泡

1 、请检查隔膜是否破裂。

2 、检查泵体和管路是否泄漏。

九、QBY型衬氟气动隔膜泵应用领域:

工业:酸、碱、溶剂、悬浮物、分散体系。

石化业:原油、稠油、油脂、泥浆、污泥等。

涂料业:树脂、溶剂、着色剂、油漆等。

日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。

陶瓷业:泥浆、瓷浆、石灰浆、陶土浆。

采矿业:煤浆、岩浆、泥浆、砂浆、润滑油

水处理:石灰浆、软性沉淀物、污水、化学品、废水等。

食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。

饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。

医药业:溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液。

造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等。

电子业:溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。

纺织业:染料化学品、树脂、胶等。

建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。

汽车业:抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆。

家具业:粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。

冶金、铸造和染色业:金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。

QBY型衬氟气动隔膜泵技术参数:

流量:0-30m3/h;

扬程:0-50m;

口径:10-100mm;

温度:-15-+150℃;

压力:0.1-0.7MPa;

自吸高度:5-7m。
